안정적인 전기 시스템 구축의 기본, 와이어 하네스
와이어 하네스는 케이블 하네스, 배선 하네스, 케이블 어셈블리 등으로 불리는 일종의 전선의 모음입니다. 단순한 모음 같지만 그 역할은 분명한데요. 차량의 전기시스템의 효율을 올려주고 깔끔하게 정리되게 만들어서 관리가 용이하게 만들고 또한 수리에도 이점을 주죠. 이번 글에서는 와이어 하네스를 정리해 보겠습니다.
목차
- 와이어 하네스
- 와이어 하네스의 기능
- 와이어 하네스의 종류
- 와이어 하네스의 고장 증상
- 와이어 하네스의 수리 비용
- 마치며

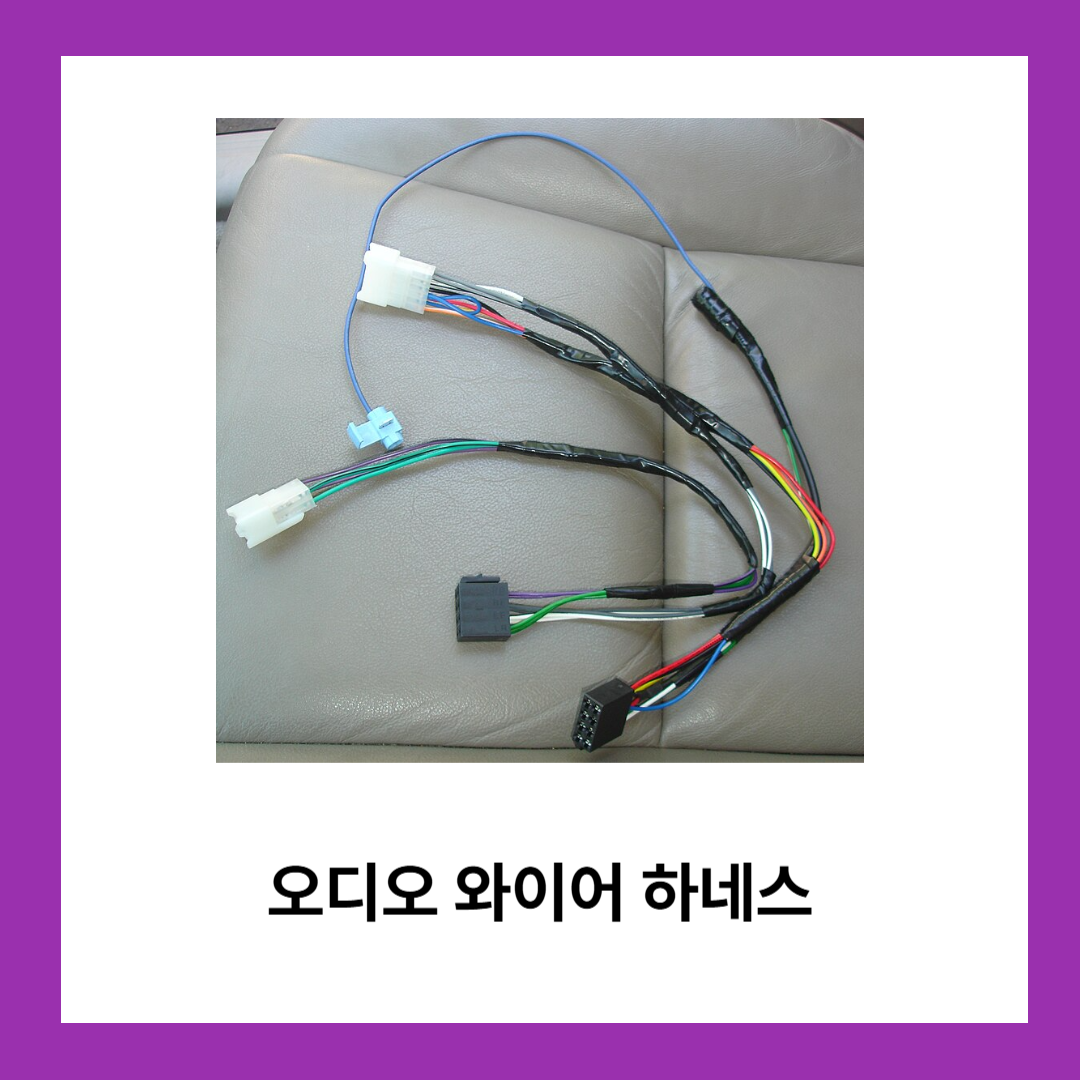

와이어 하네스
와이어 하네스는 여러 전선을 일정한 방식으로 묶어서 보호하고 필요한 위치에 전달 하는 시스템입니다. 이 하네스는 전기 회로의 안전성을 높이고 여러 전기 부품들이 문제없이 작동할 수 있도록 돕습니다. 일반적으로 전선들이 테이프나 플라스틱 커버로 감싸져 있으며 차체나 전기 시스템을 연결하고 있습니다.
- 차량 여러 곳에 다양한 위치에 설치되며, 각 부품들이 연결되는 중앙 허브의 역할을 합니다.
- 여러개의 전선과 커넥터, 접점들로 구성되어 있습니다.
- 전류가 흐를 때 전선과 커넥터들이 신호와 전력을 적절히 전달하며, 각 부품의 동작을 가능하게 합니다.
와이어 하네스의 기능
와이어 하네스는 단순히 전선의 묶음은 아닙니다. 차량의 전기 회로를 체계적으로 관리하고 효율적으로 신호를 전달하는 중요한 부품이죠.
- 전기 회로 연결 - 여러 전기 장치 간의 연결을 한 번에 해결
- 신호와 전력 전달 - 엔진, 센서, 라이트, 에어백 등 다양한 부품에 전기 신호와 전력을 안정적으로 전달
- 배선 보호 - 전선들이 서로 엉키거나 마모되는 것을 막아주고 외부 충격으로부터 보호
- 내구성 및 안정성 향상 - 과열, 단선, 누전 등의 다양한 전기적 문제를 예방
- 차체 공간 효율화 - 복잡한 배선들을 묶어서 관리하게되어 공간 활용이 좋아짐
와이어 하네스의 종류
와이어 하네스는 그 쓰임 위치에 따라 분류가 됩니다.
- 메인 와이어링 하네스 (Main Wiring Harness) - 차량 전체의 주요 기능을 담당하는 배선 묶음으로, 흔히 IP (Instrument Panel) 정션 블록과 연결됩니다.
- 프론트 와이어링 하네스 (Front Wiring Harness) - 차량 전방부, 주로 엔진룸에 위치하며 엔진, 전조등, 라디에이터 팬 등과 연결되고 엔진룸 정션 블록과 연결됩니다.
- 컨트롤 와이어링 하네스 (Control Wiring Harness) - 차량의 각종 전자 제어 장치 (ECU, TCU 등)와 센서, 액추에이터들을 연결하는 배선 묶음입니다.
- 플로어 와이어링 하네스 (Floor Wiring Harness) - 차량 바닥 부분을 따라 배선되어 시트, 연료 펌프, 후방 센서 등과 연결됩니다.
- 도어 와이어링 하네스 (Door Wiring Harness) - 각 도어에 있는 파워 윈도우, 도어 잠금장치, 스피커, 사이드 미러 등을 연결합니다.
- 루프 와이어링 하네스 (Roof Wiring Harness) - 천장에 있는 실내등, 선루프, 에어컨 송풍구 등을 연결합니다.
- 바디 와이어링 하네스 (Body Wiring Harness) - 차량의 차체에 장착된 각종 장치 (후미등, 번호판등, 트렁크 스위치 등)에 전력을 공급하고 신호를 전달합니다.
- 엔진 와이어링 하네스 (Engine Harness) - 엔진 자체의 각종 센서, 액추에이터, 점화 장치, 알터네이터 등과 연결됩니다.
- 에어컨 와이어링 하네스 (Air Conditioning Wiring Harness) - 에어컨 시스템의 컴프레서, 팬 모터, 온도 조절 장치 등과 연결됩니다.
- 라이트 와이어링 하네스 (Lighting Wiring Harness) - 전조등, 후미등, 방향지시등 등 차량의 모든 조명 장치와 연결됩니다.
- 스위치 와이어링 하네스 (Switch Wiring Harness) - 각종 스위치 (윈도우 스위치, 라이트 스위치 등)와 연결되어 작동 신호를 전달합니다.
- 개별 소형 하네스 - 좌우측 전방 도어 하네스, 후방 도어 하네스, 트렁크 도어 하네스, 안테나 하네스, 전후방 범퍼 하네스, 배터리 양극 및 음극 케이블 등 특정 부품이나 기능을 위한 작은 배선 묶음들도 있습니다.
최근에는 기술이 발달하면서 와이어 하네스도 발전하고 있습니다. 전자식 하네스 시스템이 도입되고 있는 것인데요. 스마트 기술이 많이 접목되고, 자율 주행 같은 기술들이 들어가면서 전력 소모를 줄이고 통신 속도를 높일 필요성이 생겼고 그래서 광섬유나 고성능 전도성 소재를 이용하는 기술들이 등장하고 있습니다.
와이어 하네스의 고장 증상
전선의 모음이니 만큼 문제가 생기면 당연히 전기 시스템에 이상이 생깁니다.
- 차량 내 전기 장치 작동 불능 - 라이트, 와이퍼, 창문 등이 작동하지 않습니다.
- 경고등 점등 - 특정 부품들의 경고등이 점등되죠.
- 배터리 방전 및 전기 불안정 - 전류 차단이나 누전이 발생해 배터리가 방전됩니다.
- 차량 시동 불량 - 시동이 걸리지 않거나, 회전 속도가 불안정 해집니다.
- 기기 오작동 - 에어백, ABS,파워 스티어링 등 필수 안전장치가 작동하지 않습니다.
와이어 하네스의 수리 비용
| 고장 증상 | 예상 원인 | 수리 방법 | 수리 비용 |
| 시동 불량 / 차량 전원 문제 | 와이어 하네스 단선 또는 접촉 불량 | 하네스 점검 후 부분 교체 또는 전체 교체 | 30만 ~ 80만 |
| 전기 장치 작동 불능 (라이트, 와이퍼 등) | 하네스 연결 불량 또는 전선 마모 | 전선 점검 및 재연결, 필요 시 교체 | 10만 ~ 40만 |
| 차량 경고등 점등 / 전기 불안정 | 누전 또는 연결 불량 | 하네스 점검 후 연결 상태 점검 및 수리 | 20만 ~ 50만 |
| 과도한 배터리 방전 | 하네스 쇼트 또는 불량 연결 | 하네스 점검 후 결함 부위 수리 또는 교체 | 30만 ~ 70만 |
사실 와이어 하네스의 문제로 인해 고장이 발생하면 부품가격은 얼마 나가진 않습니다. 전선의 뭉치이다 보니 큰 부품비용은 없는데요. 다만 어디서 문제가 생겼는지 발견하는 것이 쉽지 않고 또 발견했다고 해도 전부 뜯어서 고쳐야 하다 보니 대부분이 공임비용입니다. 따라서 공업사나 제조업체에 따라서 가격이 완전히 상이합니다.
마치며
와이어 하네스는 차량 구석구석 차량의 모든 전기 시스템이 안전하고 효율적으로 작동하도록 도와주는 역할을 하고 있습니다. 그리고 여러 시스템에 많은 영향을 주고 있죠. 마치 사람의 신경과 비슷해보이는데요. 요즘 차량은 전기적으로 사용하는 것이 엄청 많은 만큼 앞으로도 중요시될 부품들이죠. 하지만 고장 났을 때 찾는 것도 쉽지 않기에 글을 보시고 의심되는 내용이 있다면 한 번쯤 문의해 보는 것도 좋을 것 같네요.
